这篇文章主要给大家介绍了关于React中如何使用echarts写出3d旋转扇形图,介绍了如何使用React、TypeScript、Less和Echarts来构建高效、可维护的前端应用代码结构,并提供了相关代码示例,需要的朋友可以参考下
目录

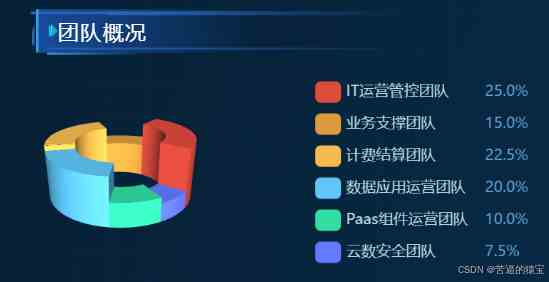

效果技术代码块总结效果
技术
React + TypeScript + Less + Echarts
代码块
import * as echarts from "echarts";import React, { useEffect, useRef } from "react";import "echarts-gl";import "./index.less";const LeftEcharts = () => { const chartDom = useRef(null); useEffect(() => { const myChart = echarts.init(chartDom.current); // 数据源 const optionsData: any = [ { name: "IT运营管控团队", value: 1000, itemStyle: { color: "#dd4b3d", }, }, { name: "业务支撑团队", value: 600, itemStyle: { color: "#dd9c3c", }, }, { name: "计费结算团队", value: 900, itemStyle: { color: "#f6bb50", }, }, { name: "数据应用运营团队", value: 800, itemStyle: { color: "#5ec7f8", }, }, { name: "Paas组件运营团队", value: 400, itemStyle: { color: "#31dda1", }, }, { name: "云数安全团队", value: 300, itemStyle: { color: "#637aff", }, }, ]; // 生成扇形的曲面参数方程，用于 series-surface.parametricEquation function getParametricEquation( startRatio, endRatio, isSelected, isHovered, k, h ) { // 计算 let midRatio = (startRatio + endRatio) / 2; let startRadian = startRatio * Math.PI * 2; let endRadian = endRatio * Math.PI * 2; let midRadian = midRatio * Math.PI * 2; // 如果只有一个扇形，则不实现选中效果。 // if (startRatio === 0 && endRatio === 1) { // isSelected = false; // } isSelected = false; // 通过扇形内径/外径的值，换算出辅助参数 k（默认值 1/3） k = typeof k !== "undefined" ? k : 1 / 3; // 计算选中效果分别在 x 轴、y 轴方向上的位移（未选中，则位移均为 0） let offsetX = isSelected ? Math.sin(midRadian) * 0.1 : 0; let offsetY = isSelected ? Math.cos(midRadian) * 0.1 : 0; // 计算高亮效果的放大比例（未高亮，则比例为 1） let hoverRate = isHovered ? 1.05 : 1; // 返回曲面参数方程 return { u: { min: -Math.PI, max: Math.PI * 3, step: Math.PI / 32, }, v: { min: 0, max: Math.PI * 2, step: Math.PI / 20, }, x: function (u, v) { if (u < startRadian) { return ( offsetX + Math.cos(startRadian) * (1 + Math.cos(v) * k) * hoverRate ); } if (u > endRadian) { return ( offsetX + Math.cos(endRadian) * (1 + Math.cos(v) * k) * hoverRate ); } return offsetX + Math.cos(u) * (1 + Math.cos(v) * k) * hoverRate; }, y: function (u, v) { if (u < startRadian) { return ( offsetY + Math.sin(startRadian) * (1 + Math.cos(v) * k) * hoverRate ); } if (u > endRadian) { return ( offsetY + Math.sin(endRadian) * (1 + Math.cos(v) * k) * hoverRate ); } return offsetY + Math.sin(u) * (1 + Math.cos(v) * k) * hoverRate; }, z: function (u, v) { if (u < -Math.PI * 0.5) { return Math.sin(u); } if (u > Math.PI * 2.5) { return Math.sin(u) * h * 0.1; } return Math.sin(v) > 0 ? 1 * h * 0.1 : -1; }, }; } // 生成模拟 3D 饼图的配置项 function getPie3D(pieData: any, internalDiameterRatio) { let series: any = []; let sumValue = 0; let startValue = 0; let endValue = 0; let legendData: any = []; let k = typeof internalDiameterRatio !== "undefined" ? (1 - internalDiameterRatio) / (1 + internalDiameterRatio) : 1 / 3; // 为每一个饼图数据，生成一个 series-surface 配置 for (let i = 0; i < pieData.length; i++) { sumValue += pieData[i].value; let seriesItem: any = { name: typeof pieData[i].name === "undefined" ? `series${i}` : pieData[i].name, type: "surface", parametric: true, wireframe: { show: false, }, pieData: pieData[i], pieStatus: { selected: false, hovered: false, k: 1 / 10, }, }; if (typeof pieData[i].itemStyle != "undefined") { let itemStyle: any = {}; typeof pieData[i].itemStyle.color != "undefined" ? (itemStyle.color = pieData[i].itemStyle.color) : null; typeof pieData[i].itemStyle.opacity != "undefined" ? (itemStyle.opacity = pieData[i].itemStyle.opacity) : null; seriesItem.itemStyle = itemStyle; } series.push(seriesItem); } for (let i = 0; i < series.length; i++) { endValue = startValue + series[i].pieData.value; series[i].pieData.startRatio = startValue / sumValue; series[i].pieData.endRatio = endValue / sumValue; series[i].parametricEquation = getParametricEquation( series[i].pieData.startRatio, series[i].pieData.endRatio, false, false, k, series[i].pieData.value ); startValue = endValue; legendData.push(series[i].name); } return series; } const series: any = getPie3D(optionsData, 0.6); series.push({ name: "pie2d", type: "pie", label: { opacity: 1, fontSize: 14, lineHeight: 20, textStyle: { fontSize: 14, color: "#fff", }, show: false, position: "center", }, labelLine: { length: 10, length2: 10, show: false, }, startAngle: 2, //起始角度，支持范围[0, 360]。 clockwise: false, //饼图的扇区是否是顺时针排布。上述这两项配置主要是为了对齐3d的样式 radius: ["50%", "60%"], center: ["62%", "50%"], data: optionsData, itemStyle: { opacity: 0, }, }); // 准备待返回的配置项，把准备好的 legendData、series 传入。 const option = { legend: { show: true, // 显示图例 tooltip: { show: true, // 显示图例的提示信息 }, orient: "vertical", // 图例的排列方向 data: ["IT运营管控团队", "业务支撑团队", "计费结算团队", "数据应用运营团队", "Paas组件运营团队", '云数安全团队'], // 图例的内容 top: 20, // 图例距离顶部的距离 itemGap: 10, // 图例项之间的间距 itemHeight: 20, // 图例项的高度 itemWidth: 24, // 图例项的宽度 right: "5%", // 图例距离右边的距离 textStyle: { // 图例的文本样式 color: "#fff", // 文本颜色 fontSize: 10, // 文本字体大小 rich: { name: { width: 60, // 名称部分的宽度 fontSize: 14, // 名称部分字体大小 color: "#B0D8DF", // 名称部分颜色 fontFamily: "Source Han Sans CN", // 名称部分字体 }, value: { width: 50, // 数值部分的宽度 fontSize: 4, // 数值部分字体大小 padding: [0, 5, 0, 5], // 数值部分的内边距 color: "#fff", // 数值部分颜色 fontFamily: "Source Han Sans CN", // 数值部分字体 }, A: { fontSize: 20, // A部分的字体大小 color: "#B0D8DF", // A部分颜色 fontFamily: "Source Han Sans CN", // A部分字体 }, rate: { width: 60, // 比率部分的宽度 fontSize: 14, // 比率部分字体大小 padding: [0, 5, 0, 10], // 比率部分的内边距 color: "#579ed2", // 比率部分颜色 fontFamily: "Source Han Sans CN", // 比率部分字体 }, }, }, formatter: function (name) { // 格式化图例项的显示内容 let total = 0; // 总值 let target; // 目标值 for (let i = 0; i < optionsData.length; i++) { total += optionsData[i].value; // 计算总值 if (optionsData[i].name === name) { // 查找目标值 target = optionsData[i].value; } } let arr = [ "{name|" + name + "}", // 名称 "{value|" + "}", // 数值（未赋值需补充） "{rate|" + ((target / total) * 100).toFixed(1) + "%}", // 比率 ]; return arr.join(""); // 返回格式化后的字符串 }, }, animation: true, // 开启动画效果 tooltip: { backgroundColor: "rgba(64, 180, 176, 0.6)", // 提示框的背景颜色 borderColor: "rgba(64, 180, 176, 0.6)", // 提示框的边框颜色 textStyle: { color: "#fff", // 提示文本颜色 fontSize: 24, // 提示文本字体大小 }, formatter: (params) => { // 格式化提示框内容 if ( params.seriesName !== "mouseoutSeries" && params.seriesName !== "pie2d" // 排除特定系列 ) { return `${params.seriesName }<br/><span style="display:inline-block;margin-right:5px;border-radius:10px;width:10px;height:10px;background-color:${params.color };"></span>${option.series[params.seriesIndex].pieData.value + "万人" }`; // 返回系列名称和数值 } }, }, labelLine: { show: true, // 显示标签连接线 lineStyle: { color: "#7BC0CB", // 标签连接线颜色 }, normal: { show: true, // 正常状态显示 length: 10, // 连接线长度 length2: 10, // 连接线第二段长度 }, }, label: { show: true, // 显示标签 position: "outside", // 标签位置 formatter: "{b} \n{c}\n{d}%", // 标签格式 textStyle: { color: "rgba(176, 216, 223, 1)", // 标签文本颜色 fontSize: 24, // 标签字体大小 }, }, xAxis3D: { min: -1, // x轴最小值 max: 1, // x轴最大值 }, yAxis3D: { min: -1, // y轴最小值 max: 1, // y轴最大值 }, zAxis3D: { min: -1, // z轴最小值 max: 1, // z轴最大值 }, grid3D: { show: false, // 是否显示3D网格 boxHeight: 1, // 3D盒子的高度 left: -40, // 3D图形左边距 top: -10, // 3D图形顶部边距 width: "50%", // 3D图形宽度 viewControl: { distance: 280, // 视距 alpha: 20, // 视角的俯仰角 beta: 15, // 视角的旋转角 autoRotate: true, // 是否自动旋转 rotateSensitivity: 1, // 旋转灵敏度 zoomSensitivity: 0, // 缩放灵敏度 panSensitivity: 0, // 平移灵敏度 }, }, series: series, // 数据系列 }; myChart.setOption(option); }, []); return ( <div className='left-echarts'> <div className='left-top-nav'> 团队概况 </div> <div style={{ width: "496px", height: "270px", position: "relative" }}> <div ref={chartDom} style={{ width: "100%", height: "100%", zIndex: "5" }}></div> <div className="bg"></div> </div> </div> );};export default LeftEcharts;
